SÄKAPHEN-Beschichtung von Rohrbündeln

Rohrseitige und mantelseitige Beschichtung verschiedener Wärmetauscher zur deutlichen Leistungsverbesserung und zum Schutz vor Korrosion

Um Raffinerien und andere chemische und petrochemische Einrichtungen beim ökologisch und ökonomisch effizienten Betrieb ihrer Anlagen zu unterstützen, bieten wir die Beschichtung von Rohrbündeln mit der SÄKAPHEN-Technologie an, die gleichzeitig eine maximale Lebensdauer bei gleichbleibender Kosteneffizienz ermöglicht. In Abhängigkeit von den Betriebsbedingungen und der Art der Wartung kann eine Standdauer der beschichteten Apparate von über 30 Jahren erreicht werden.

So werden in Raffinerien beispielsweise Rohöle unterschiedlicher Qualität (Opportunity Crudes) verarbeitet. Dies erfordert ein verbessertes CDU/VDU-Design der Wärmetauscher, um Fouling, Inkrustation und Korrosion durch aggressive Medien wie z. B. Schwefelsäure (H2SO4) zu vermeiden, welche zu einem raschen Leistungsabfall und höheren Wartungskosten führen können.

Rohrseitige Beschichtung eines Rohrbündels mit größerem Rohrinnendurchmesser mit Si 570 AR
Rohrseitige Beschichtung eines Rohrbündels mit größerem Rohrinnendurchmesser mit Si 570 AR

Die meisten unserer Beschichtungen weisen hydrophobe Oberflächeneigenschaften auf, die Inkrustation und Fouling verhindern oder mindestens reduzieren, wodurch der Druckverlust bei Wärmetauschern verringert und die Strömungsbedingungen im Inneren der Rohre verbessert werden. Durch die Beschichtung werden nicht nur die Energiekosten für z. B. Wasserpumpen, Reinigung usw. gesenkt, sondern es wird durch einen verbesserten Durchfluss in Verbindung mit einem konstanten Wärmeübergangskoeffizienten der Leistungsverlust verringert. Die Auswirkungen der Einbrennbeschichtungen auf den Wärmeübergangskoeffizienten (W/mK) sind minimal und können vernachlässigt werden, insbesondere wenn man diese mit den gravierend negativen Effekten von Inkrustation und Fouling auf den Wärmeübergang vergleicht.

Total Cost of Ownership (TCO) eines mit SÄKAPHEN Si 570 AR beschichteten Wärmetauschers aus C-Stahl im Vergleich zu Wärmetauschern aus anderen Werkstoffen beaufschlagt mit Salzwasser
Total Cost of Ownership (TCO) eines mit SÄKAPHEN Si 570 AR beschichteten Wärmetauschers aus C-Stahl im Vergleich zu Wärmetauschern aus anderen Werkstoffen beaufschlagt mit Salzwasser

Die Wärmeleitfähigkeit von C-Stahl in Kombination mit einer SÄKAPHEN-Beschichtung ist höher als die der meisten Legierungen ohne Beschichtung wie etwa von Edelstahl, Hastelloy oder anderen Legierungen. So wird ein verbesserter Wärmeübergangskoeffizient gewährleistet, der effizientere Prozesse und eine kleinere Auslegung von Apparaten ermöglicht und zusätzlich eine längere Lebensdauer des Rohrbündels bietet.

Ein weiterer Vorteil des Beschichtens von Rohrbündeln mit SÄKAPHEN ist die Verwendung kostengünstiger Grundmaterialien wie etwa C-Stahl.

Wasserkammer mit Einlass- und Auslassseite beschichtet mit Si 57 EG
Wasserkammer mit Einlass- und Auslassseite beschichtet mit Si 57 EG
Wärmetauschermantel beschichtet mit Si 14 E
Wärmetauschermantel beschichtet mit Si 14 E

Die Verwendung von SÄKAPHEN-Beschichtungen für den rohrseitigen und/oder mantelseitigen Schutz von Rohrbündeln, Festmantel- und U-Rohr-Wärmetauschern in Verbindung mit C-Stahl minimiert daher nicht nur die Investitionskosten, sondern reduziert auch den ökologischen Fußabdruck.

Die Beschichtungen von SÄKAPHEN können darüber hinaus auch auf die zugehörigen Wasserkammern auf der Einlass- und Auslassseite, Wasserkammerdeckel und Schwimmköpfe sowie Wärmetauschermäntel und verbundene Rohrleitungen appliziert werden.

Weitere typische Anwendungen

Mantelseitige Beschichtung eines Rohrbündels mit Si 14 EG während der Applikation
Mantelseitige Beschichtung eines Rohrbündels mit Si 14 EG während der Applikation

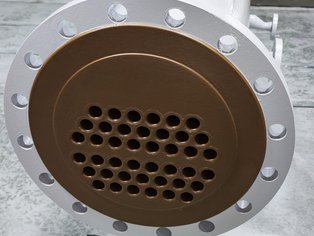

Festmantelbündel mit eingeschweißten Rohrenden rohrseitig mit ableitfähigem Si 17 E beschichtet
Festmantelbündel mit eingeschweißten Rohrenden rohrseitig mit ableitfähigem Si 17 E beschichtet

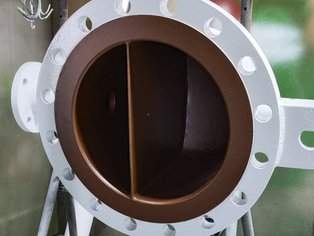

Wasserkammer mit Trennsteg eines mit ableitfähigem Si 17 E beschichteten Festmantelbündels
Wasserkammer mit Trennsteg eines mit ableitfähigem Si 17 E beschichteten Festmantelbündels
Wasserkammer eines mit ableitfähigem Si 17 E beschichteten Festmantelbündels
Wasserkammer eines mit ableitfähigem Si 17 E beschichteten Festmantelbündels
U-Rohrbündel nach dem Zusammenbau mantelseitig mit Si 17 N beschichtet
U-Rohrbündel nach dem Zusammenbau mantelseitig mit Si 17 N beschichtet
U-Rohrbündel nach dem Zusammenbau mantelseitig mit Si 14 E beschichtet
U-Rohrbündel nach dem Zusammenbau mantelseitig mit Si 14 E beschichtet
Detailansicht der Rohre, die nach dem Zusammenbau des Rohrbündels mit Si 14 E beschichtet wurden
Detailansicht der Rohre, die nach dem Zusammenbau des Rohrbündels mit Si 14 E beschichtet wurden
U-Rohrabschnitt des nach dem Zusammenbau mantelseitig mit Si 14 E beschichteten Rohrbündels
U-Rohrabschnitt des nach dem Zusammenbau mantelseitig mit Si 14 E beschichteten Rohrbündels
Rohrbündel vor der Montage im Einzelrohrverfahren mit Si 14 E auf der Mantelseite beschichteten Rohren, die nach dem Zusammenbau mit Si 14 EG auf der Rohrseite beschichtet wurden
Rohrbündel vor der Montage im Einzelrohrverfahren mit Si 14 E auf der Mantelseite beschichteten Rohren, die nach dem Zusammenbau mit Si 14 EG auf der Rohrseite beschichtet wurden
Mit Si 14 EG beschichtete Leitbleche vor der Montage des Rohrbündels
Mit Si 14 EG beschichtete Leitbleche vor der Montage des Rohrbündels
Leitbleche mit PDFE-Ringen zum Schutz der Rohrbeschichtung und mit Si 14 EG auf der Mantelseite beschichtete Rohre während der Montage
Leitbleche mit PDFE-Ringen zum Schutz der Rohrbeschichtung und mit Si 14 EG auf der Mantelseite beschichtete Rohre während der Montage
Rohrbündel mit eingeschweißten Rohrenden rohrseitig mit Si 57 E beschichtet
Rohrbündel mit eingeschweißten Rohrenden rohrseitig mit Si 57 E beschichtet
Rohrbündel mit überstehenden Rohrenden rohrseitig mit Si 57 E beschichtet
Rohrbündel mit überstehenden Rohrenden rohrseitig mit Si 57 E beschichtet
Röhrenbündel rohrseitig mit Si 57 E beschichtet, nach der Porenprüfung mittels Nassschwamm bei 67,5 V
Röhrenbündel rohrseitig mit Si 57 E beschichtet, nach der Porenprüfung mittels Nassschwamm bei 67,5 V
Rohrbündel rohrseitig mit Si 57 E beschichtet, nach Abschluss der Beschichtungsarbeiten auf dem Weg zum Versand
Rohrbündel rohrseitig mit Si 57 E beschichtet, nach Abschluss der Beschichtungsarbeiten auf dem Weg zum Versand
Rohrbündel rohrseitig mit Si 57 EG beschichtet
Rohrbündel rohrseitig mit Si 57 EG beschichtet
Rohrbündel rohrseitig mit Si 57 EG beschichtet, wobei die Dichtflächen des Rohrbodens mit Si 57 E beschichtet sind
Rohrbündel rohrseitig mit Si 57 EG beschichtet, wobei die Dichtflächen des Rohrbodens mit Si 57 E beschichtet sind
Rohrbündel rohrseitig mit Si 570 AR beschichtet, nach Abschluss der Beschichtungsarbeiten
Rohrbündel rohrseitig mit Si 570 AR beschichtet, nach Abschluss der Beschichtungsarbeiten
Wärmetauscher mit gedrehten Rohren, manteilseitig mit Si 57 E beschichtet
Wärmetauscher mit gedrehten Rohren, manteilseitig mit Si 57 E beschichtet
Wasserkammerdeckel beschichtet mit Si 57 EG
Wasserkammerdeckel beschichtet mit Si 57 EG
Schwimmkopf beschichtet mit Si 57 EG
Schwimmkopf beschichtet mit Si 57 EG
Schwimmkopf mit Trennsteg beschichtet mit Si 57 EG
Schwimmkopf mit Trennsteg beschichtet mit Si 57 EG
Feste Wasserkammer mit Trennsteg eines rohrseitig mit Si 57 EG beschichteten Festmantelbündels
Feste Wasserkammer mit Trennsteg eines rohrseitig mit Si 57 EG beschichteten Festmantelbündels
Wasserkammer mit Trennsteg eines mit Si 14 EG beschichteten Festmantelbündels
Wasserkammer mit Trennsteg eines mit Si 14 EG beschichteten Festmantelbündels
Wasserkammer mit Si 14 EG beschichtet und Dichtflächen mit Si 14 E beschichtet
Wasserkammer mit Si 14 EG beschichtet und Dichtflächen mit Si 14 E beschichtet
Wasserkammer mit Ein- und Auslassseite beschichtet mit SÄKAFLAKE 900 Weiß 3K und Flanschflächen beschichtet mit SÄKAFLAKE 900 Topcoat 3K
Wasserkammer mit Ein- und Auslassseite beschichtet mit SÄKAFLAKE 900 Weiß 3K und Flanschflächen beschichtet mit SÄKAFLAKE 900 Topcoat 3K
Ein- und Auslaufkanal einer Wasserkammer beschichtet mit SÄKAFLAKE 900 Weiß 3K und Flanschflächen beschichtet mit SÄKAFLAKE 900 Topcoat 3K
Ein- und Auslaufkanal einer Wasserkammer beschichtet mit SÄKAFLAKE 900 Weiß 3K und Flanschflächen beschichtet mit SÄKAFLAKE 900 Topcoat 3K
Wasserkammer mit Ein- und Auslassseite mit doppeltem Trennsteg beschichtet mit SÄKATONIT Extra AR
Wasserkammer mit Ein- und Auslassseite mit doppeltem Trennsteg beschichtet mit SÄKATONIT Extra AR
Wasserkammer mit einfachem Trennsteg, beschichtet mit SÄKATONIT Extra AR
Wasserkammer mit einfachem Trennsteg, beschichtet mit SÄKATONIT Extra AR

Für eine technische Beratung können Sie uns gerne kontaktieren.

Für Fragen zu chemischen Beständigkeiten und Anwendungen oder anderen Fragen zu unseren Beschichtungen stehen wir Ihnen gerne beratend zur Verfügung.

Tel.: +49 20439470 oder E-Mail: info[at]saekaphen.de

SÄKAPHEN unterstützt Sie gerne!
