Rivestimenti SÄKAPHEN per fasci tubieri

Rivestimento lato tubi e lato mantello di svariati tipi di scambiatori di calore, per un significativo miglioramento delle prestazioni e della protezione dalla corrosione

Per aiutare le raffinerie e gli altri impianti chimici e petrolchimici a incrementare i propri margini operativi, abbiamo messo a punto la tecnologia SÄKAPHEN di rivestimento di fasci tubieri, che assicura prestazioni a lungo termine massimizzate senza sacrificare l’efficacia economica. A seconda delle condizioni operative e dei programmi di manutenzione, è possibile raggiungere un’aspettativa di vita utile di oltre 30 anni.

Per esempio, le raffinerie devono processare oli greggi di qualità variabile (p.es. greggio a basso costo). Questo richiede di progettare unità di distillazione del greggio (CDU) e unità di distillazione sottovuoto (VDU) in grado di prevenire i fenomeni di sporcamento, incrostazione e corrosione generati da materiali aggressivi, p.es. acido solforico (H2SO4), che possono causare un rapido declino delle prestazioni e un aumento dei costi di manutenzione.

Rivestimento lato tubi con prodotto Si 570 AR di un fascio tubiero con tubi di elevato diametro interno
Rivestimento lato tubi con prodotto Si 570 AR di un fascio tubiero con tubi di elevato diametro interno

La maggior parte dei nostri prodotti presenta proprietà idrofobiche mirate, appunto, a prevenire lo sporcamento e le incrostazioni, riducendo le perdite di carico e migliorando la velocità del flusso all’interno dei tubi trattati. Il loro impiego non riduce soltanto i costi energetici (p.es. per le pompe dell’acqua), le operazioni di pulizia necessarie, ecc., ma anche le perdite di prestazione, grazie a un maggiore flusso in presenza di un coefficiente di scambio termico costante. L’effetto dei nostri rivestimenti sul tasso di trasferimento del calore, misurato in W/mK, è minimo, praticamente trascurabile se confrontato con il l’elevato impatto che hanno invece incrostazioni e sporcamento.

Costo totale di esercizio (TCO) di uno scambiatore di calore in acciaio al carbonio protetto con SÄKAPHEN Si 570 AR rispetto agli scambiatori di calore costruiti in altri materiali per uso con acque marine
Costo totale di esercizio (TCO) di uno scambiatore di calore in acciaio al carbonio protetto con SÄKAPHEN Si 570 AR rispetto agli scambiatori di calore costruiti in altri materiali per uso con acque marine

Il tasso di trasferimento del calore dell’acciaio al carbonio con il prodotto SÄKAPHEN applicato è maggiore di quello di gran parte delle leghe, inclusi acciaio inox, Hastelloy e altre; viene inoltre garantito un coefficiente di scambio termico migliorato, il quale a sua volta si traduce in maggiore efficienza di processo, vita utile prolungata e riduzione della superficie di scambio.

Un ulteriore vantaggio ottenuto rivestendo i fasci tubieri con i prodotti SÄKAPHEN è la possibilità di utilizzare materiali di base economici, come l’acciaio al carbonio.

Cisterna d'acqua in ingresso e uscita rivestiti con Si 57 EG
Cisterna d'acqua in ingresso e uscita rivestiti con Si 57 EG
Scambiatore di calore rivestito lato mantello con Si 14 E
Scambiatore di calore rivestito lato mantello con Si 14 E

Ecco perché l’uso di rivestimenti SÄKAPHEN  per la protezione lato tubi o lato mantello di scambiatori di calore a fascio tubiero e mantello e a tubo U permette di ridurre i costi di investimento e, al contempo, la propria impronta di carbonio.

Non solo: naturalmente, la protezione dalla corrosione offerta da SÄKAPHEN può essere estesa anche ai relativi componenti, quali cisterne d'acqua in ingresso e uscita, coperture di canali, teste flottanti, mantelli e tubazioni.

Altre applicazioni tipiche

Applicazione lato mantello di Si 14 EG, polimerizzante a caldo, su un fascio tubiero
Applicazione lato mantello di Si 14 EG, polimerizzante a caldo, su un fascio tubiero
Mantello e fascio tubiero saldato a tenuta con le estremità dei tubi rivestiti con Si 17 E, prodotto ad alta conducibilità elettrica (lato tubi)
Mantello e fascio tubiero saldato a tenuta con le estremità dei tubi rivestiti con Si 17 E, prodotto ad alta conducibilità elettrica (lato tubi)
Cisterna d’acqua con piastra di partizione rivestita con Si 17 E (ad alta conducibilità elettrica), destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua con piastra di partizione rivestita con Si 17 E (ad alta conducibilità elettrica), destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua rivestita con Si 17 E (ad alta conducibilità elettrica), destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua rivestita con Si 17 E (ad alta conducibilità elettrica), destinata a uno scambiatore di calore a fascio tubiero e mantello

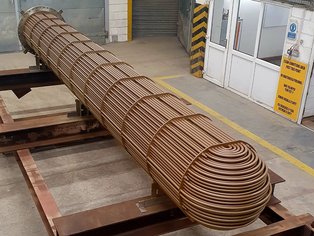

Panoramica di un fascio tubiero a U rivestito lato mantello con Si 17 N dopo l’assemblaggio
Panoramica di un fascio tubiero a U rivestito lato mantello con Si 17 N dopo l’assemblaggio
Panoramica di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Panoramica di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Dettaglio di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Dettaglio di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Sezione di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Sezione di un fascio tubiero a U rivestito lato mantello con Si 14 E dopo l’assemblaggio
Fascio tubiero con tubi rivestiti individualmente prima dell’assemblaggio, con Si 14 E lato mantello e con Si 14 EG lato tubi
Fascio tubiero con tubi rivestiti individualmente prima dell’assemblaggio, con Si 14 E lato mantello e con Si 14 EG lato tubi
Placca di diaframma rivestita con Si 14 EG prima dell’assemblaggio con il fascio tubiero
Placca di diaframma rivestita con Si 14 EG prima dell’assemblaggio con il fascio tubiero
Placca di diaframma con anelli in PTFE per proteggere il rivestimento dei tubi, e tubi rivestiti lato mantello con Si 14 EG durante l'assemblaggio
Placca di diaframma con anelli in PTFE per proteggere il rivestimento dei tubi, e tubi rivestiti lato mantello con Si 14 EG durante l'assemblaggio

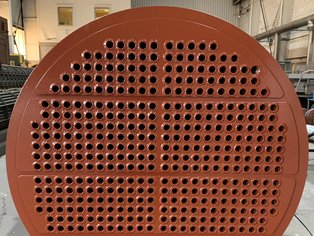

Fascio tubiero saldato a tenuta con le estremità dei tubi rivestiti lato tubi con Si 57 E
Fascio tubiero saldato a tenuta con le estremità dei tubi rivestiti lato tubi con Si 57 E
Fascio tubiero con le estremità dei tubi, rivestiti lato tubi con Si 57 E, in sporgenza
Fascio tubiero con le estremità dei tubi, rivestiti lato tubi con Si 57 E, in sporgenza
Fascio tubiero rivestito lato tubi con Si 57 E dopo la prova della porosità con la tecnica a spugna bagnata a 67,5 V
Fascio tubiero rivestito lato tubi con Si 57 E dopo la prova della porosità con la tecnica a spugna bagnata a 67,5 V
Fascio tubiero rivestito lato tubi con Si 57 E, trasportato in officina per la spedizione dopo il processo di applicazione
Fascio tubiero rivestito lato tubi con Si 57 E, trasportato in officina per la spedizione dopo il processo di applicazione
Fascio tubiero rivestito lato tubi con Si 57 EG
Fascio tubiero rivestito lato tubi con Si 57 EG
Fascio tubiero rivestito lato tubi con Si 57 EG, con le superfici di tenuta della piastra tubiera trattate con Si 57 E
Fascio tubiero rivestito lato tubi con Si 57 EG, con le superfici di tenuta della piastra tubiera trattate con Si 57 E
Fascio tubiero rivestito lato tubi con Si 570 AR, dopo il completamento del processo di applicazione
Fascio tubiero rivestito lato tubi con Si 570 AR, dopo il completamento del processo di applicazione
Scambiatore di calore a tubo avvolto rivestito lato mantello con Si 57 E
Scambiatore di calore a tubo avvolto rivestito lato mantello con Si 57 E
Copertura di canale rivestita con Si 57 EG
Copertura di canale rivestita con Si 57 EG
Copertura di testa flottante rivestita con Si 57 EG
Copertura di testa flottante rivestita con Si 57 EG
Copertura di testa flottante con piastra di partizione rivestita con Si 57 EG
Copertura di testa flottante con piastra di partizione rivestita con Si 57 EG
Cisterna fissa per l’acqua con piastra di partizione rivestita con Si 57 EG, destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna fissa per l’acqua con piastra di partizione rivestita con Si 57 EG, destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua con piastra di partizione rivestita con Si 14 EG, destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua con piastra di partizione rivestita con Si 14 EG, destinata a uno scambiatore di calore a fascio tubiero e mantello
Cisterna d’acqua rivestita con Si 14 EG e superficie di tenuta rivestita con Si 14 E
Cisterna d’acqua rivestita con Si 14 EG e superficie di tenuta rivestita con Si 14 E
Cisterna d’acqua in ingresso e uscita rivestita con SÄKAFLAKE 900 White 3K e fronte delle flange rivestito con SÄKAFLAKE 900 Topcoat 3K
Cisterna d’acqua in ingresso e uscita rivestita con SÄKAFLAKE 900 White 3K e fronte delle flange rivestito con SÄKAFLAKE 900 Topcoat 3K
Canale di ingresso e uscita di una cisterna rivestito con SÄKAFLAKE 900 White 3K e fronte delle flange rivestito con SÄKAFLAKE 900 Topcoat 3K
Canale di ingresso e uscita di una cisterna rivestito con SÄKAFLAKE 900 White 3K e fronte delle flange rivestito con SÄKAFLAKE 900 Topcoat 3K

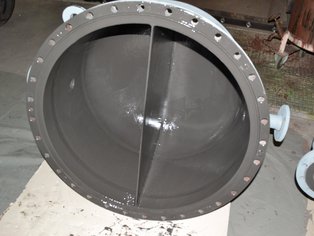

Cisterna d’acqua in ingresso e uscita con doppia piastra di partizione, rivestita con SÄKATONIT Extra AR
Cisterna d’acqua in ingresso e uscita con doppia piastra di partizione, rivestita con SÄKATONIT Extra AR
Cisterna d’acqua con piastra di partizione, rivestita con SÄKATONIT Extra AR
Cisterna d’acqua con piastra di partizione, rivestita con SÄKATONIT Extra AR

Non esitate a contattarci per una consulenza tecnica personalizzata!

Non esitate a contattarci per ricevere una consulenza tecnica specifica su qualunque quesito riguardante resistenze chimiche, campi di applicazione, dubbi tecnici e altre domande sul mondo dei rivestimenti.

Tel.:  +39 0297 2407 92 oppure E-mail:  info[at]saekaphen.it

SÄKAPHEN è al vostro servizio!
